容量選擇：50N、100N、200N、500N、1kN、2KN、5kN
最大行程 ：650MM標準型,850加高型 其它可定制
有效寬度 ：不限
測試速度 ：0.001~500mm/min 或其它
速度精度 ：±0.25-0.5%
單位切換 ：N,kN,kgf,Lbf,MPa,Lbf/In2,kgf/mm2

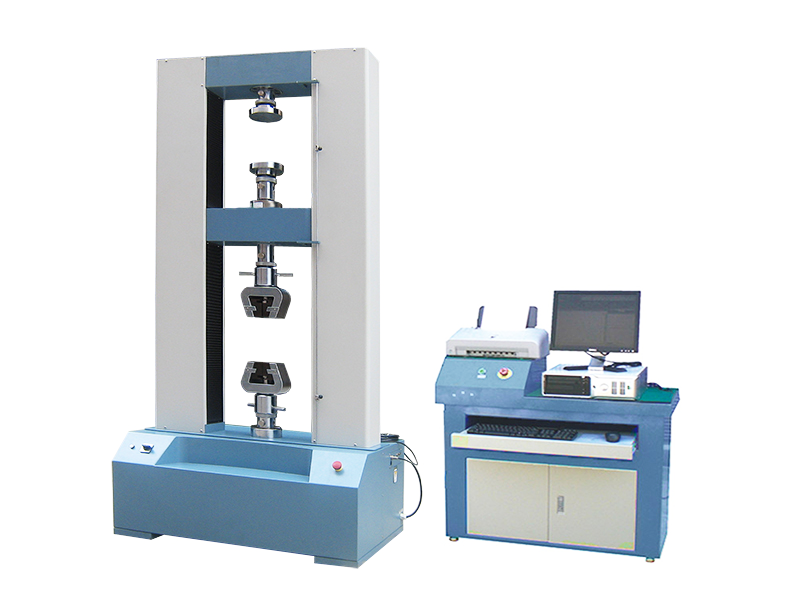

光伏板拉力試驗機
隨著光伏能源在工業及日常生活中應用的應用，太陽能發電的技術也越來越廣泛。如何更高效控制各個環節的產品質量也是光伏產品生產企業需要面對的問題。
用途：
光伏板拉力試驗機采用最新控制系統、專業的PCI數據采集、全數字化的A/D轉換過程，采用微機顯示，可對各種太陽能光伏材料、太陽能電池基板、光能板、光伏組件、EVA背板剝離、光伏膠膜等產品測試，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
90°/180°剝離拉力測試試驗：
1.準備樣本：首先，從光伏板中取得樣本若干
2、樣本固定：將樣本固定在夾具上，并確保它們被牢固夾住，防止試驗途中被拉動，以便將來能夠在測試機上受到拉力。
3、確定測試參數：在測試機上設定測試參數，包括拉力的速度和測試終點，以模擬實際條件。
4、進行測試：啟動拉力試驗機，開始施加垂直方向的拉力。拉力逐漸增加，同時記錄拉力施加時的位移。
5、測試終點：當樣本開始分離，或者達到設定的90度/180度剝離點時，測試機停止，并記錄拉力施加的最大值。這個值表示互連帶在90度/180度剝離時的粘附強度。

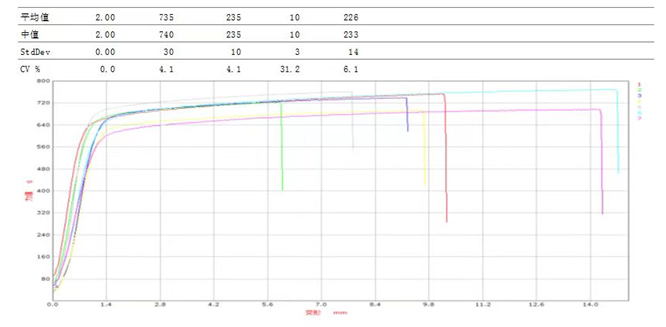

6、分析和記錄數據：將測試結果記錄下來，包括拉力和位移數據。這些數據將用于評估互連帶的粘附性能。
7、結果分析：通過分析測試數據，可以評估互連帶在剝離時的粘附強度。如果互連帶保持牢固，而且沒有分離，那么它在極端條件下可能具有較高的耐久性。
光伏板拉力試驗機配置：
美國世銓輪輻高精度傳感器一個；
AC伺服馬達
伺服電機－松下或三菱
伺服控制系統－松下或三菱
滾珠絲桿－臺灣上銀或德國力士樂
位移傳感器：日本松下伺服配套高精度位移傳感器及交流伺服系統
支撐導向桿、導向裝置：采用德國力士樂精密滾珠絲桿
試驗滿足及執行標準：
GB/T 18173.1-2000
IEC 61264
GB16491 電子式萬能試驗機（萬能材料試驗機）
GB/T 16825 拉力試驗機的檢驗
GB/T1040（ASTM D638）塑料拉伸性能測試
ISO 7500-1 單軸靜力拉伸試驗機的校驗
核心技術參數：
|
容量選擇 |
50N,100N,250N,500N,1kN,2.5kN,5KN |
|
單位切換 |
N,kN,kgf,Lbf,Mpa,Lbf/In²,kgf/mm² |
|
荷重分解度 |
1/500,000(0.5級)/1/250,000(1級) |
|
試驗機精度等級 |
0.5級/1級 |
|
力量放大倍率 |
無段 |
|
最大行程（不含夾具） |
650mm(標準型),850mm(加高型) 可選 |
|
有效寬度 |
不限 |
|
測試速度 |
0.001~500mm/min 或其他 |
|
速度精度 |
±0.25%(0.5級) / ±0.5%(1級) |
|
位移分辨率 |
0.00004mm |
|
軟體 |
可閉環控制軟體 |
|
馬達 |
AC伺服馬達 |
|
傳動桿 |
高精度滾珠絲桿 |
|
主機尺寸(WxDxH) |
標準型：585×505×1290mm加高型：585×505×1490mm |
|
電源 |
AC220/50Hz 10A 或指定 |
* 選配不同夾具，可完成不同材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗。
