容量選擇：50N、100N、200N、500N、1kN、2KN、5kN
最大行程 ：650MM標準型,850加高型 其它可定制
有效寬度 ：不限
測試速度 ：0.001~500mm/min 或其它
速度精度 ：±0.25-0.5%
單位切換 ：N,kN,kgf,Lbf,MPa,Lbf/In2,kgf/mm2

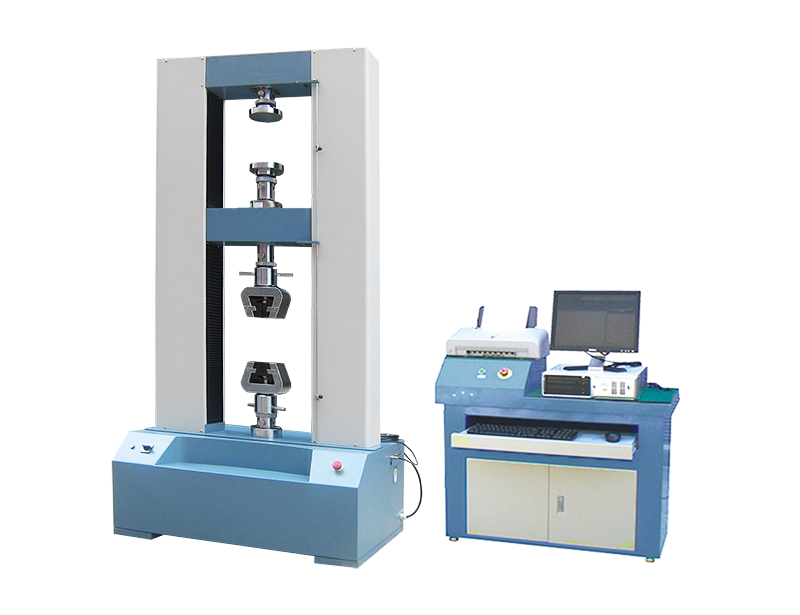

鋰電池極片剝離強度試驗機
用途：
賽測試驗設備鋰電池極片剝離強度試驗機，主要用于鋰電池極片剝離強度測試。包括隔膜的拉伸強度、穿刺強度測試;膠片、箔材、的彈性模量、拉伸強度等。
剝離強度，是指粘貼在一起的材料，從接觸面進行單位寬度剝離時所需要的最大力。剝離時角度有90°或180°，單位為：(N/m)。它反映材料的粘結強度。
在電池制作過程中，工程師通常需要手機樣品制程數據，其中極片剝離強度是很重要的一項，它直接反映的是電池極片上活性材料與集流體銅/鋁的粘結效果；若剝離強度過低，隨著活性材料循環膨脹，脫離集流體電失活，電池衰減加快。通過跟蹤每批次實驗電池極片的剝離強度，可提前識別該風險，暫停制作，節省時間、成本。
鋰電池極片剝離強度測試步驟如下：
1、裁切極片
取輥壓后正/負極片，用定制的刀模裁切極片，一般長度400mm*寬10-50mm。
2、粘貼固定極片
取一塊平整的薄鋼板,長度約200-300mm,寬度約40-60mm；首先在鋼板中心貼上一條雙面膠(長度大于樣品測試長度即可，與極片等寬)，用力撫平，保證雙面膠緊密貼合在鋼板中心。揭開雙面膠，將極片貼合在膠條上，必須保證極片與膠紙完成匹配貼合，否則測試剝離力的寬度發生變化，測試值不準確，并且剝離曲線會出現跳點或波浪。
3、安裝測試

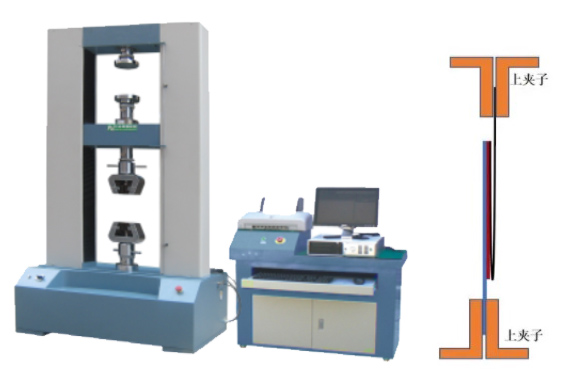

如圖所示,拉力機上有上下兩個夾子，將已粘貼固定極片的鋼板插入下夾內，垂直固定；將未貼膠的極片插入上夾內固定，使貼合在膠紙上的極片與上夾固定的極片成180°(或90°)。固定好測試樣品后，首先校準清零，設定測試寬度，極片剝離長度50-150mm，剝離速50-100mm/min，然后開始測試，即可得到剝離強度曲線及平均值。處理數據時，將測試開始和結束時兩段刪除，即可得到標準曲線。
試驗滿足及執行標準
ASTM D883-10等國際標準規定電池片拉力測試的試驗方法、試驗設備、試驗步驟和數據處理等方面的要求
GBT 31985-2015 光伏涂錫焊帶
GB/T 2792，ASTM D3330，GB2792-81等測試標準
核心技術參數
| 容量選擇 | 50N,100N,250N,500N,1kN,2.5kN,5KN |
| 單位切換 | N,kN,kgf,Lbf,Mpa,Lbf/In²,kgf/mm² |
| 荷重分解度 | 1/500,000(0.5級)/1/250,000(1級) |
| 試驗機精度等級 | 0.5級/1級 |
| 力量放大倍率 | 無段 |
| 最大行程（不含夾具） | 650mm(標準型),850mm(加高型) 可選 |
| 有效寬度 | 不限 |
| 測試速度 | 0.001~500mm/min 或其他 |
| 速度精度 | ±0.25%(0.5級) / ±0.5%(1級) |
| 位移分辨率 | 0.00004mm |
| 軟體 | 可閉環控制軟體 |
| 馬達 | AC伺服馬達 |
| 傳動桿 | 高精度滾珠絲桿 |
| 主機尺寸(WxDxH) | 標準型：585×505×1290mm加高型：585×505×1490mm |
| 電源 | AC220/50Hz 10A 或指定 |
* 選配不同夾具，可完成不同材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗。
